หลายท่านคงเคยสงสัยว่ารีเลย์คืออะไร ทำงายยังไง เลือกใช้งานยังไง วันนี้เรามีคำตอบมาให้ท่าน



รีเลย์ เป็นสวิทช์ชนิดหนึ่งที่ใช้หลักการทางสนามแม่เหล็กไฟฟ้าในการเปิดปิดแทนการใช้กลไก นิยมใช้ในงานอิเล็กทรอนิกส์ งานระบบควบคุมต่างๆ มีขนาดให้เลือกหลายขนาด โดยการเลือกใช้รีเลย์ เราจะพิจารณาจากแรงดันไฟที่จะไปที่ Coil เพื่อสร้างสนามแม่เหล็กให้รีเลย์ทำงาน กับขนาดของหน้า Contact ที่กระแสจะวิ่งผ่าน โดยแรงดันไฟฟ้าที่ใช้สร้างสนามแม่เหล็กให้กำ Coil มีแรงดันตั้งแต่ 5vdc 12 vdc 24 vdc 110vac 220vac เป็นต้น ส่วนขนาดของหน้า Contact ที่จะให้กระแสโหลดผ่านอาจมีขนาด 3A 5A 10A 20A 30A เป็นต้น ในงานด้านอิเล็กทรอนิกส์นิยมใช้งานเพื่อ ควบคุมกระแสไฟฟ้าที่สูงกว่าที่ ทรานซิสเตอร์ หรืออุปกรณ์เซมิคอนดักเตอร์จะทนได้

ในส่วนของหน้า Contact Relay ก็จะมีสองแบบคือ

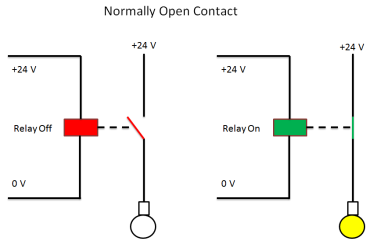

N.O(Normally Open) ปกติเปิด การทำงานคือ เมื่อยังไม่จ่ายไฟให้กับ Coil relay วงจรจะยังไม่ต่อกัน เมื่อจ่ายไฟให้กับ Coil แล้ววงจรจะเชื่อมกัน

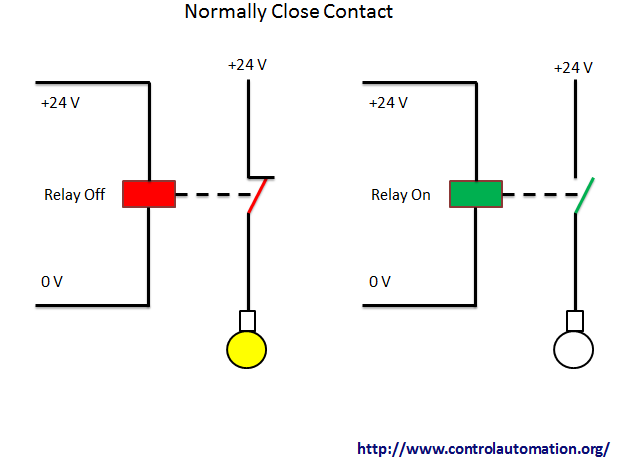

N.C(Normally Close ) ปกติปิด การทำงานคือ เมื่อยังไม่จ่ายไฟให้กับ Coil relay วงจรจะต่อกัน เมื่อจ่ายไฟให้กับ Coil แล้ววงจรจะไม่เชื่อมกัน



ทำให้ผู้ออกแบบวงจรต่างอาศัยหลักการนี้ไปสร้างวงจรต่างๆขึ้นมามากมาย ซึ่ง Relay แต่ละตัวก็จะมีจำนวน Contact ต่างกันออกไป เช่น  1 ชุด 2 ชุด 4 ชุด เป็นต้น
