Magnetic (Contactor)

Magnetic (Contactor)

ครั้งก่อนเรานำเสนอเรื่องราวของ relay ไปแล้ว แต่ยังมีอุปกรณ์อีกอย่างที่ทำงานใกล้เคียงกับ Relay คือ Magnetic หรือบ้างท่านเรียกว่า Contactor เราลองมาดูกันว่าจะเป็นยังไงครับ

magnetic คืออุปกรณ์ไฟฟ้าที่ทำหน้าที่เป็นสวิทช์ โดยใช้การสร้างสนามแม่เหล็กเป็นกลไลในการ On / Off ตัวเอง โดย Magnetic จะมีขนาดใหญ่และกำลังไฟที่สามารถผ่านตัว Magnetic ที่มากนิยมใช้กับ Load ที่ต้องการกระแสไหลผ่านมากๆ  สามารถเลือกได้ มีตั้งแต่ 20 A -400 A เป็นต้น ขนาดก็จะเปลี่ยนแปลงตามกันไป ส่วนมากก็จะมีแต่ Contact N.O นิยมใช้ในการควมคุมการทำงานของ Motor จึงมี Contact หลักประมาณ 3 ชุด ซึ่งเราจะใช้ครบทั้ง 3 Contact หรือใช้เพียงบ้าง contact ก็ได้ และมีContact ช่วยอีกประมาณ 4 ชุดซึ่ง contact ช่วยจะมีทั้ง N.O / N.C แต่จะสามารถทนกระแสได้ไม่มากประมาณ 5 A

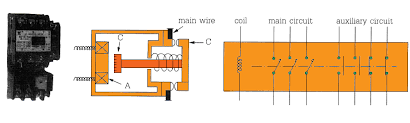

การทำงานเมื่อมีไฟจ่ายมาให้ชุด Coil ของ Magnetic เพื่อสร้างสนามแม่เหล็ก contact  Magnetic ก็จะทำงาน เมื่อหยุดจ่ายไฟไปที่ Coil ก็จะหยุดทำงาน การทำงานของ Magnetic จะมีเสียงที่ค่อนข้างดัง ยิ่งตัวใหญ่ที่ทนกระแสไหลผ่านได้มากขึ้นก็จะยิ่งดัง การใช้งาน Magnetic ส่วนใหญ่ใช้กับ Motor หรือ Load ที่มีกำลังค่อนข้างมาก จึงนิยมใส่ชุด Over load เพื่อเป็นการป้องกันความเสียหายจะการเกิดปัญหาที่ Load ขึ้น
